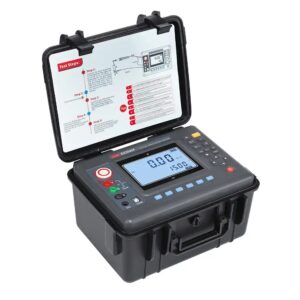

ES3045 series
- DC 전압 범위: 0～1000V
- AC 전압 범위: 0～750V
- DC 전류 : 0.1nA～6mA
- 정전용량: 10nF~50uF
- 흡수율 및 편광 지수 측정
| 모델 | 정격 전압 | 절연 저항 범위 | 분해능 |
|---|---|---|---|
| ES3045 | 100V, 250V, 500V, 1000V, 2500V, 5000V | 0.01MΩ ～ 10TΩ | 0.01MΩ |
| ES3045E | 250V, 500V, 1000V, 2500V, 5000V, 10KV | 0.01MΩ ～ 35TΩ | 0.01MΩ |
| ES3045F | 500V, 1000V, 2500V, 5000V, 10KV, 15KV | 0.01MΩ ～ 50TΩ | 0.01MΩ |
| 제품 사양 | |||
|---|---|---|---|
| 구분 | 내용 | ||
| 기능 | 절연저항 시험, 전압 시험, 직류전류 시험, 정전용량 시험 | ||
| 기본 조건 | 23℃±5℃, 75%rh 이하 | ||
| 모델 | 정격 전압 | 절연 저항 범위 | 분해능 |
| ES3045 | 100V, 250V, 500V, 1000V, 2500V, 5000V | 0.01MΩ～10TΩ | 0.01MΩ |
| ES3045E | 250V, 500V, 1000V, 2500V, 5000V, 10KV | 0.01MΩ～35TΩ | 0.01MΩ |
| ES3045F | 500V, 1000V, 2500V, 5000V, 10KV, 15KV | 0.01MΩ～50TΩ | 0.01MΩ |
| 전기적 특성 | |||
| 시험 전압(V) | 정격전압×(1±10%) | ||
| DC 전압 범위 | 0～1000V (분해능: 0.1V) | ||
| AC 전압 범위 | 0～750V (분해능: 0.1V) | ||
| 직류 전류 | 0.1nA～6mA (분해능: 0.1nA) | ||
| 정전 용량 | 10nF～50uF (분해능: 10nF) | ||
| 출력 단락 전류 | ≥6mA @15KV | ||
| 물리적 특성 | |||
| 악기 크기 | 240mm × 188mm × 85mm | ||
| 무게 | 2750g (배터리 포함) | ||
| 작동 온도 및 습도 | －10℃～+50℃, <85%RH | ||
| 보관 온도 및 습도 | －15℃～+55℃, <90%RH | ||
| 안전 규격 | |||
| 규정 | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54), 오염등급 2, CAT Ⅲ 300V | ||
