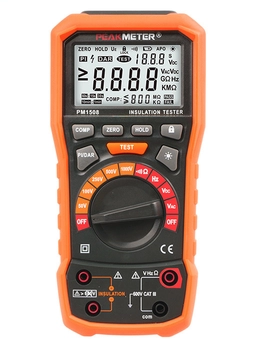

PM1508
PM1508
(디지털 절연 저항 측정기)
- 절연 측정
- ACV, DCV, 주파수 및 저저항 측정
- 변압기, 모터, 발전기, 케이블, 전기 및 기타전기 장비 및 절연 재료 측정
| 소개 | PM1508은 배터리로 구동되는 디지털 절연 저항 테스터로, 마이크로프로세서 칩으로 제어되어 높은 정밀도, 안정성, 신뢰성을 자랑합니다. 이 장비는 5가지 테스트 전압 범위에서 절연 저항을 측정할 수 있으며, 최대 100GΩ까지 측정 가능합니다. 기본 정확도는 ±1.5%입니다. 또한, 절연 측정 외에도 ACV, DCV, 주파수 및 저저항 측정이 가능합니다. 주로 변압기, 모터, 발전기, 케이블, 전기 장비 및 단열재의 측정에 사용됩니다. | |||
|---|---|---|---|---|
| 특징 | 편광 지수/유전체 흡수 비율 | |||
| 비교 함수 | ||||
| 영점화 함수 | ||||
| 잠금 기능 | ||||
| 백라이트 | ||||
| 단열 테스트 | 소스 출력 전압 | 범위 | 결의안 | 정확성 |
| 50V (100%~120%) | 0.00~50.0MΩ | 0.01Ω | ±(1.5%+5) | |
| 50.0~200MΩ | 1MΩ | ±(5%+5) | ||
| 0.2~1.0GΩ | 0.01GΩ | ±(10%+5) | ||
| 100V (100%~120%) | 0.00~100MΩ | 0.01MΩ | ±(1.5%+5) | |
| 100~500MΩ | 1MΩ | ±(5%+5) | ||
| 0.5~2.0GΩ | 0.01GΩ | ±(10%+5) | ||
| 250V (100%~120%) | 0.00~200MΩ | 0.01MΩ | ±(1.5%+5) | |
| 200~500MΩ | 1MΩ | ±(5%+5) | ||
| 0.5%~5.0GΩ | 0.01GΩ | ±(10%+5) | ||
| 500V (100%~120%) | 0.00~200MΩ | 0.01MΩ | ±(1.5%+5) | |
| 0.5~1.0GΩ | 0.01GΩ | ±(5%+5) | ||
| 1.0~10GΩ | 0.1GΩ | ±(10%+5) | ||
| 1000V (100%~120%) | 0.00~1000MΩ | 0.01MΩ | ±(1.5%+5) | |
| 1.00~10.0GΩ | 0.01GΩ | ±(5%+5) | ||
| 10~30GΩ | 1.0GΩ | ±(10%+5) | ||
| 30~100GΩ | 1.0GΩ | ±20% | ||
| 저항 테스트의 단락 전류: <2.0mA | ||||
| 전압 테스트 | 전압 유형 | 테스트 범위 | 결의안 | 정확성 |
| ACV | 10~600V (50/60Hz) | 1V | ±(1.5%+5) | |
| DCV | 0~±600V | 1V | ±(1.5%+5) | |
| 주파수 측정 | 테스트 범위 | 전력 해결 | 정확성 | |
| 1~1KHz | 0.1Hz | ±(0.1%+3) | ||
| 저항 테스트 | 테스트 범위 | 전력 해결 | 정확성 | |
| 0.01~200Ω | 0.1Ω | ±(2%+5) | ||
| 일반 | 전원 공급 장치 | 4×1.5 AA 배터리 | ||
| 크기 | 193mm×93mm×54mm | |||
| 순 중량 | 368g (배터리 미포함) | |||
| 총 중량 | 818g | |||
| 안전 등급 | EN61010-1, EN61010-2-032, EN61326, CAT Ⅲ. 600V | |||
